Disponible en 3 tailles de boîte heavy, medium, small,
il varie en taille et en capacité de charge, s'adaptant
à tout scénario d'installation
C'est le résultat de 2 ans d'activité de recherche et
développement, l'évolution de la classique fondation
Atlantech Lux, pensée et conçue pour le marché
de la distribution d'électricité, capable de répondre
aux exigences les plus élevées en termes
d'efficacité et d'efficience d'installation.

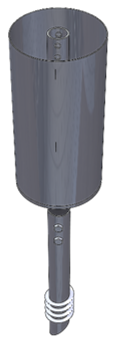

Le boîtier est constitué de deux éléments cylindriques
coaxiaux entre lesquels est obtenu l'espace pour loger
la base du poteau d'électrification.
La fondation à vis sous la boîte est modulaire et est
fixée au tube cylindrique interne au moyen d'un
accouplement mécanique écrou/boulon.
La conformation de la fondation "à vis" garantit une insertion
facile et sûre avec des moyens mécaniques ou manuels petits
et communs opérés par une petite équipe de travailleurs.
Ce type de fondation, qui atteint une profondeur totale de 320 cm,
se prête efficacement à la pose sur terrain escarpé ou sujet à
mouvement, assurant une parfaite verticalité du mât d'éclairage
dans le temps.
La solidité d'Atlantech Lux est garantie par l'utilisation du
meilleur acier, 100% recyclable et par le procédé de
galvanisation à chaud qui assure sa résistance à la
corrosion, en pleine conformité avec la réglementation
en vigueur.
L'utilisation de ce métal et l'abandon du béton réduisent
considérablement les émissions de CO2, aussi bien
dans la phase de production des matériaux que dans
la phase d'installation, grâce à l'utilisation de petites
machines et des temps de construction très courts.
Atlantech E-LUX réduit l'utilisation du terrain nécessaire
à ce type d'installations.
Choisir Atlantech E-LUX, c'est s'assurer du type de
fondation sous chaque poteau d'électrification.
| Diamètre boîte | 508 mm |
| Hauteur boîte | 1700 mm |
| Diamètre vis | 139 mm |
| Hauteur vis | 1500 mm |
| Hauteur totale | 3200 mm |
| Poids totale | 226 kg |
Plaque d'installation Atlantech E-Lux Heavy
| Diamètre boîte | 508 mm |
| Hauteur boîte | 1500 mm |
| Diamètre vis | 139 mm |
| Hauteur vis | 1500 mm |
| Hauteur totale | 3000 mm |
| Poids totale | 211 kg |
Plaque d'installation Atlantech E-Lux Heavy
| Diamètre boîte | 508 mm |
| Hauteur boîte | 1300 mm |
| Diamètre vis | 139 mm |
| Hauteur vis | 1500 mm |
| Hauteur totale | 2800 mm |
| Poids totale | 196 kg |
Plaque d'installation Atlantech E-Lux Heavy
| Diamètre boîte | 508 mm |
| Hauteur boîte | 1100 mm |
| Diamètre vis | 139 mm |
| Hauteur vis | 1500 mm |
| Hauteur totale | 2600 mm |
| Poids totale | 182 kg |
Plaque d'installation Atlantech E-Lux Heavy
| Diamètre boîte | 406 mm |
| Hauteur boîte | 1300 mm |
| Diamètre vis | 102 mm |
| Hauteur vis | 1500 mm |
| Hauteur totale | 2800 mm |
| Poids totale | 133 kg |
Plaque d'installation Atlantech E-Lux Medium
| Diamètre boîte | 406 mm |
| Hauteur boîte | 1100 mm |
| Diamètre vis | 102 mm |
| Hauteur vis | 1500 mm |
| Hauteur totale | 2600 mm |
| Poids totale | 122 kg |
Plaque d'installation Atlantech E-Lux Medium
| Diamètre boîte | 323 mm |
| Hauteur boîte | 1300 mm |
| Diamètre vis | 76 mm |
| Hauteur vis | 1500 mm |
| Hauteur totale | 2800 mm |
| Poids totale | 83 kg |
Plaque d'installation Atlantech E-Lux Small
| Diamètre boîte | 323 mm |
| Hauteur boîte | 1100 mm |
| Diamètre vis | 76 mm |
| Hauteur vis | 1500 mm |
| Hauteur totale | 2600 mm |
| Poids totale | 75 kg |
Plaque d'installation Atlantech E-Lux Small
Boîte Ø 508mm H.1700mm - Vis Ø 139mm H. 1500mmJusqu'à un moment de flexion max de 102,26 kNm
La fondation Atlantech E-Lux Heavy 1700
est conçue et vérifiée pour les poteaux
Enel 16D14 avec un diamètre de base
max de 395 mm et un moment de
flexion max de 91,49 kNm.
Boîte Ø 508mm H.1500mm - Vis Ø 139mm H. 1500mmJusqu'à un moment de flexion max de 102,26 kNm
La fondation Atlantech E-Lux Heavy 1500
est conçue et vérifiée pour les poteaux
Enel 14D14 avec un diamètre de base
max de 360 mm et un moment de
flexion max de 79,79 kNm.
Boîte Ø 508mm H.1300mm - Vis Ø 139mm H. 1500mmJusqu'à un moment de flexion max de 102,26 kNm
La fondation Atlantech E-Lux Heavy 1300
est conçue et vérifiée pour les poteaux
Enel 12E17 avec un diamètre de base
max de 425 mm et un moment de
flexion max de 102,26 kNm.
Boîte Ø 508mm H.1100mm - Vis Ø 139mm H. 1500mmJusqu'à un moment de flexion max de 102,26 kNm
La fondation Atlantech E-Lux Heavy 1100
est conçue et vérifiée pour les poteaux
Enel 10E15 avec un diamètre de base
max de 380 mm et un moment de
flexion max de 82,86 kNm.
Boîte Ø 406mm H.1300mm - Vis Ø 102mm H. 1500mmJusqu'à un moment de flexion max de 58,05 kNm
La fondation Atlantech E-Lux Medium 1300
est conçue et vérifiée pour les poteaux
Enel 12C15, 12D15, 12C14 et 12D14
avec un diamètre de base max de
335 mm et un moment de flexion
max de 58,05 kNm.
Boîte Ø 406mm H.1100mm - Vis Ø 102mm H. 1500mmJusqu'à un moment de flexion max de 58,05 kNm
La fondation Atlantech E-Lux Medium 1300
est conçue et vérifiée pour les poteaux
Enel 10C15 et 10D15 avec un diamètre
de base max de 310 mm et un moment
de flexion max de 55,76 kNm.
Boîte Ø 323mm H.1300mm - Vis Ø 76mm H. 1500mmJusqu'à un moment de flexion max de 35,22 kNm
La fondation Atlantech E-Lux Small 1300
est conçue et vérifiée pour les poteaux
Enel 12B14 et 12B10 avec un diamètre
de base max de 260 mm et un moment
de flexion max de 35,22 kNm.
Boîte Ø 323mm H.1100mm - Vis Ø 76mm H. 1500mmJusqu'à un moment de flexion max de 35,22 kNm
La fondation Atlantech E-Lux Small 1100
est conçue et vérifiée pour les poteaux
Enel 10A10 et 10B14 avec un diamètre
de base max de 290 mm et un moment
de flexion max de 31,42 kNm.
| Heavy 1700 | Heavy 1500 | Heavy 1300 | Heavy 1100 | Medium 1300 | Medium 1100 | Small 1300 | Small 1100 | |
|---|---|---|---|---|---|---|---|---|
| Diamètre boîte | 508 mm | 508 mm | 508 mm | 508 mm | 406 mm | 406 mm | 323 mm | 323 mm |
| hauteur boîte | 1700 mm | 1500 mm | 1300 mm | 1100 mm | 1300 mm | 1100 mm | 1300 mm | 1100 mm |
| Diamètre vis | 139mm | 139mm | 139mm | 139mm | 102 mm | 102 mm | 76 mm | 76 mm |
| hauteur vis | 1500 mm | 1500 mm | 1500 mm | 1500 mm | 1500 mm | 1500 mm | 1500 mm | 1500 mm |
| hauteur totale | 3200 mm | 3000 mm | 2800 mm | 2600 mm | 2800 mm | 2600 mm | 2800 mm | 2600 mm |
| poids totale | 226 kg | 211 kg | 196 kg | 182 kg | 133 kg | 122 kg | 83 kg | 75 kg |
Fin des longs chantiers, interventions invasives,
fouilles et utilisation du ciment. Choisissez Atlantech
pour des interventions rapides, sûres, faciles à mettre
en œuvre et à faible coût. Respect de l'environnement.
Contactez-nous sans engagement, nous vous enverrons
les spécifications et la fiche technique complète.
